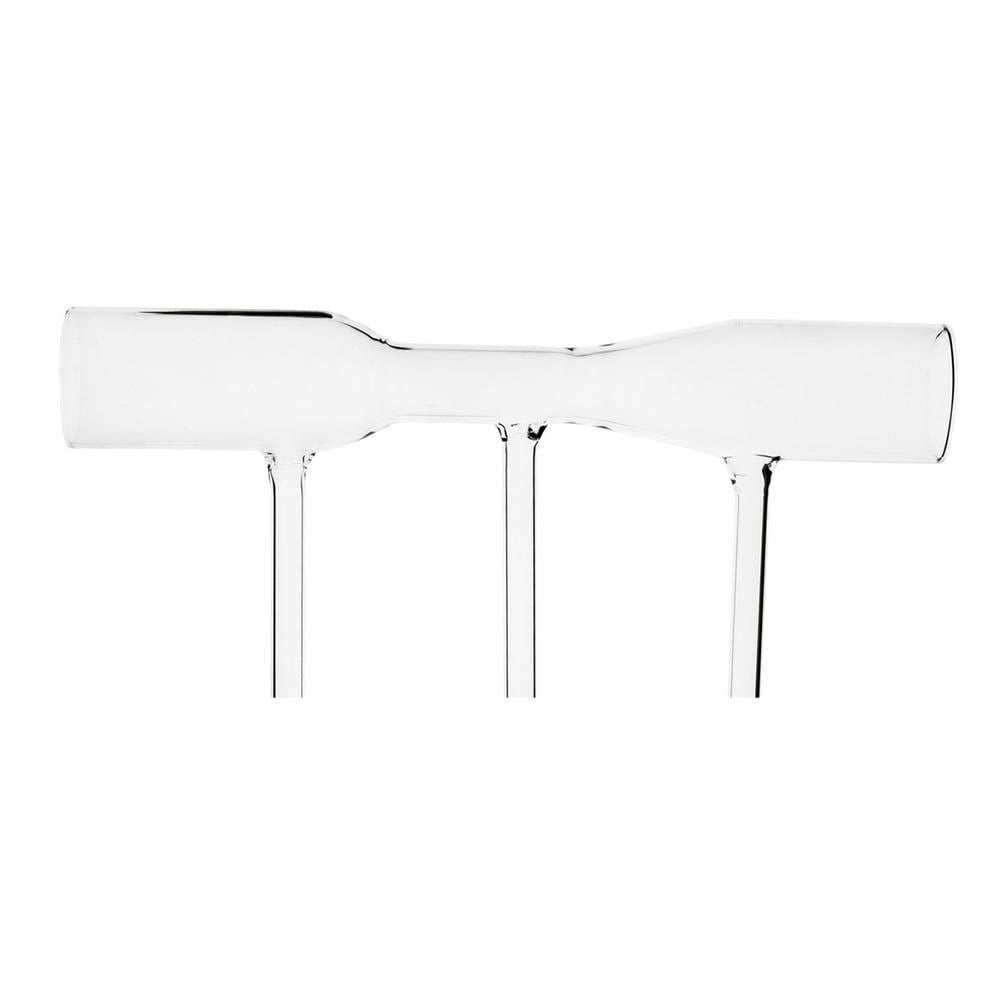

Venturi tüpü hareket halindeki bir akışkanın farklı kesitlere sahip bir borudan geçerken sahip olduğu basıncı ve hızı arasındaki ilişkiyi ölçmeye yarayan bir düzenektir.
Bernoulli ilkesine göre farklı kesitlere sahip bir tüp içinde hareket eden bir akışkan, her farklı kesitten farklı bir hızla geçer ve farklı basınçlara sahip olur. Bu basınç farkından yararlanarak akışkanın hızı bulunabilir. Akışkanın hızını kurulan bir düzenekle bulmak mümkündür ve bu düzeneğin adı Venturi tüpüdür. Bu düzenek kullanılarak akışkanın debisini (belirli bir kesitten birim zamanda geçen akışkanın hacmi) ölçmek için kullanılan venturimetre gelişitirilmiştir. Venturimetre, bir tarafı dar bir tarafı geniş kesite sahip olan bir borunun giriş ve çıkış uçlarına kapalı manometre yerleştirilerek tasarlanmıştır.
Tüpün en dar kesitinde hızı en fazla, basıncı en düşük; en geniş kesitinde ise hızı en yavaş, basıncı en büyük olur ve iki kesit arasında basınç farklı oluşur. Oluşan bu fark venturimetrenin giriş ve çıkışa bağlanmış olan kapalı manometre ile ölçülür. Elde ettiğimiz bu basınç değeri farkı ile tüp içinden geçen akışkanın debisi hesaplanır. Debi hesabı yaparken Bernoulli ve süreklilik denklemlerinden yararlanılır.
