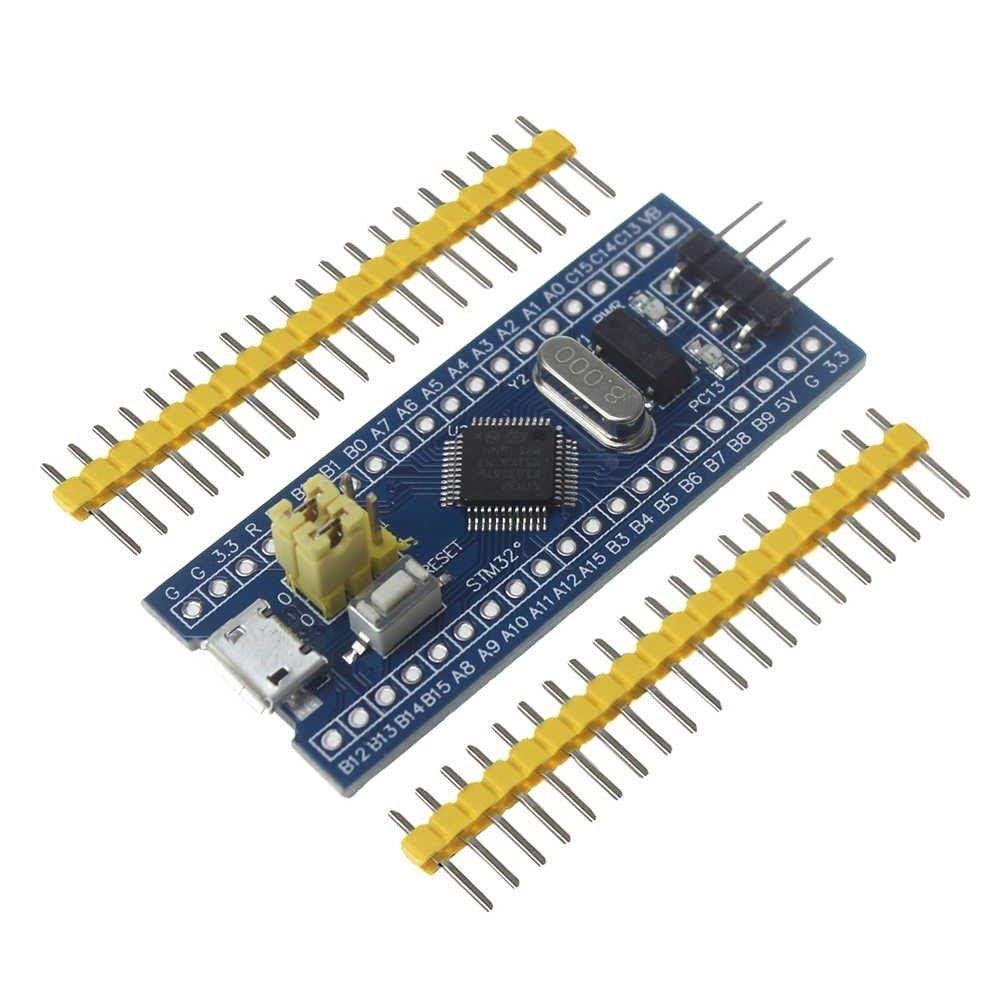

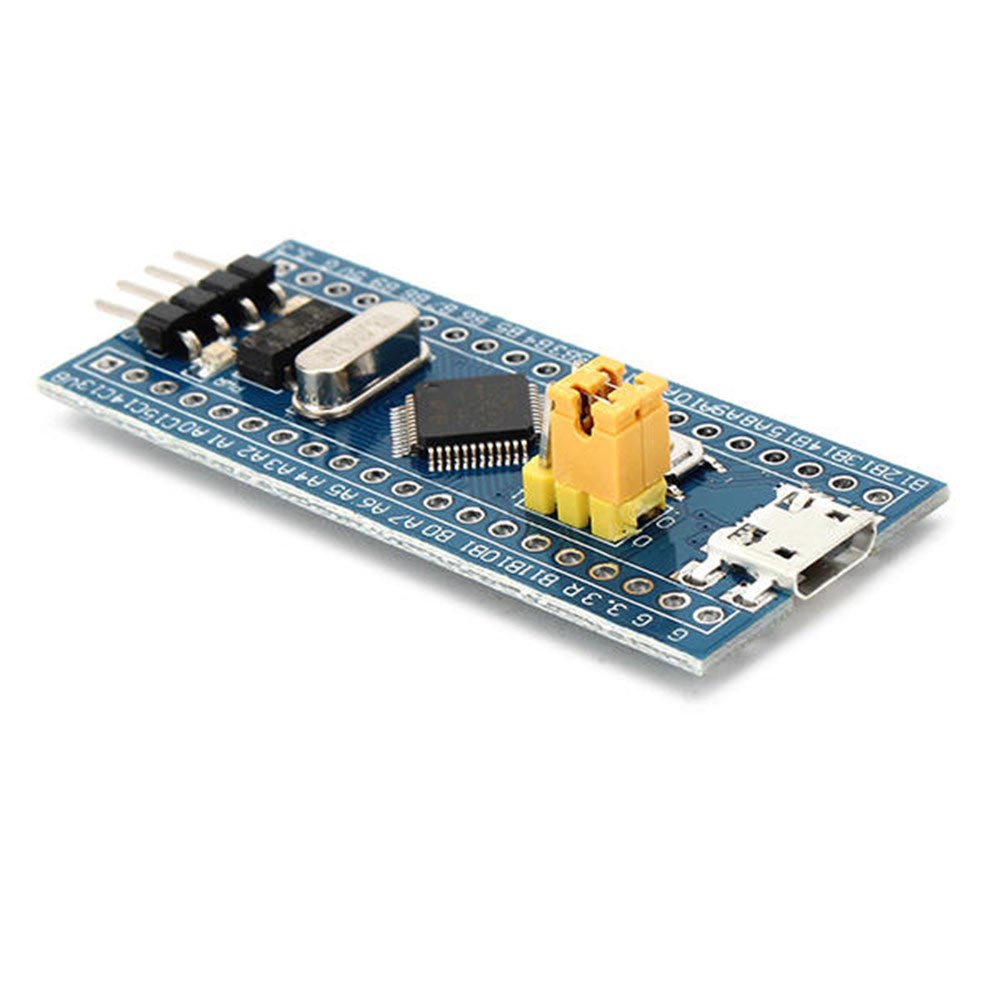

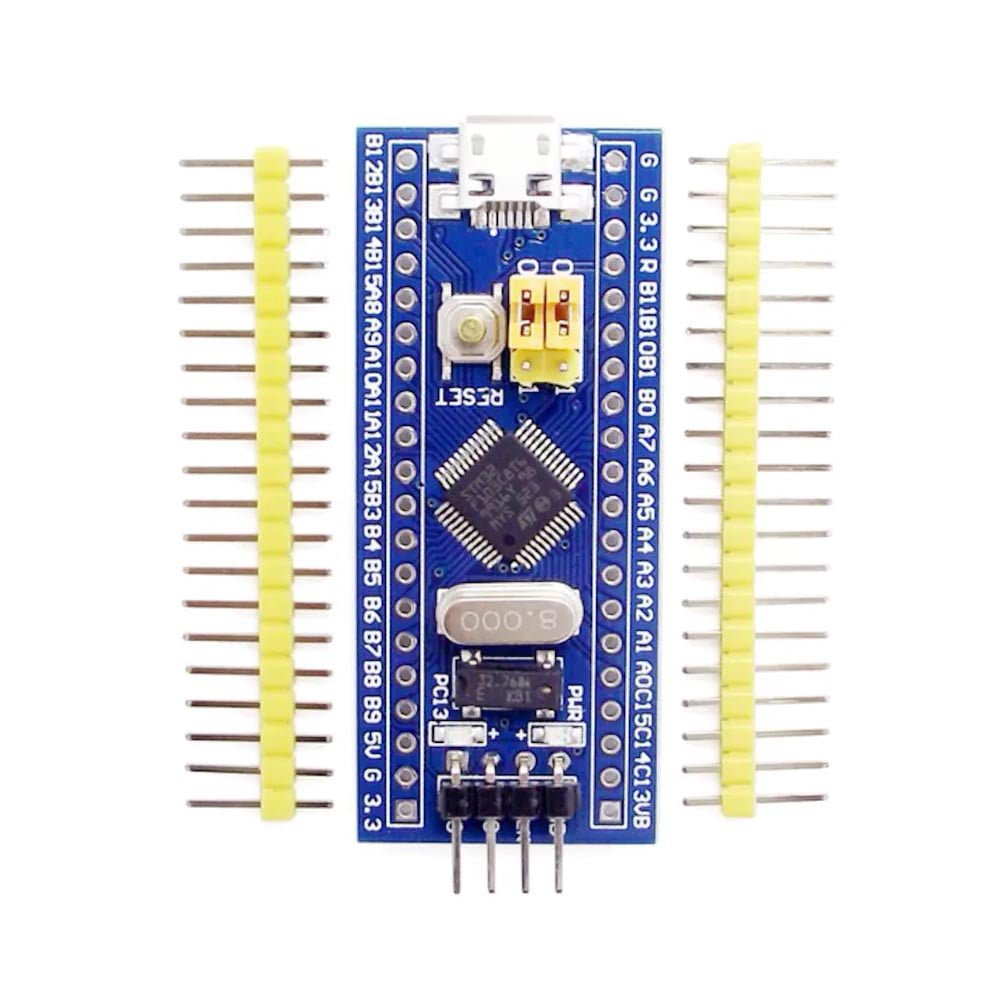

Arduino Geliştirme Kartı — STM32F103C8T6 Minimum Sistem Kartı, ARM Cortex-M3 çekirdek yapısı ile gelişmiş ve güçlü bir mikrodenetleyici platformu arayanlar için mükemmel bir seçimdir. Özellikle STM32 mikrodenetleyicisini öğrenmek ve ARM mimarisine geçiş yapmak isteyen öğrenciler ve geliştiriciler için ideal bir başlangıç noktasıdır.

Kart üzerinde header bağlantıları, 3,3V ve 5V çıkışlar, mini USB arayüzü, dahili SMD LED, mod değişimi için jumperlar, sıfırlama butonu ve güç LED’i gibi temel ihtiyaçlar düşünülerek tasarlanmıştır. Yalın ve kompakt tasarımı sayesinde breadboard üzerinde kolay kullanım sunar.

STM32F1 serisi, ST firması tarafından üretilen, giriş ve orta seviyede güçlü uygulamalar için tasarlanmış mikrodenetleyici ailesinin bir üyesidir. Bu kart, STM32F103C8T6 işlemcisiyle 72 MHz’e kadar saat hızına, 64 KB flash belleğe ve 20 KB SRAM‘e sahiptir.

Avantajları

ARM Cortex-M3 çekirdek yapısı ile yüksek performans
Mini USB arayüzü ile kolay programlama ve güç beslemesi
Yerleşik LED ve sıfırlama butonu sayesinde kolay test ve kontrol
Kompakt, breadboard uyumlu tasarım
Uygun fiyatlı ve geniş geliştirme imkanı

Teknik Özellikler

CPU: STM32F103C8T6 (ARM Cortex-M3 çekirdek)
Maksimum CPU saati: 72 MHz
Harici saat kaynağı: 8 MHz kristal
Flash bellek: 64 KB
SRAM: 20 KB
Çalışma gerilimi: 2.0 – 3.6V (G/Ç)
Yerleşik 100 mA 3.3V regülatör
Yerleşik test ve güç LED’leri
Hata ayıklama modu: SWD (ST-LINK V2 uyumlu)
Tüm GPIO’lar pin isimleriyle işaretlenmiş ve seçilidir
Boyut: 5,3 x 2,2 cm

Kullanım Alanları

STM32 tabanlı öğrenme ve geliştirme projeleri
ARM mimarisi eğitim uygulamaları
Robotik ve gömülü sistem geliştirme
Prototip ve hobi elektronik çalışmaları

Güvenlik Uyarıları ve Saklama Koşulları

Bağlantılar yapılırken güç kaynağının kapalı olmasına dikkat ediniz.
Statik elektrikten korumak için uygun ortamda saklayınız.
Kuru ve tozsuz bir ortamda muhafaza edilmelidir.

Kullanım Notu
Header pinleri lehimlenmemiş olarak gönderilir; lehimleme işlemi sonrasında breadboard’a kolayca takabilirsiniz. SWD bağlantısı üzerinden ST-LINK V2 ile programlanabilir.
