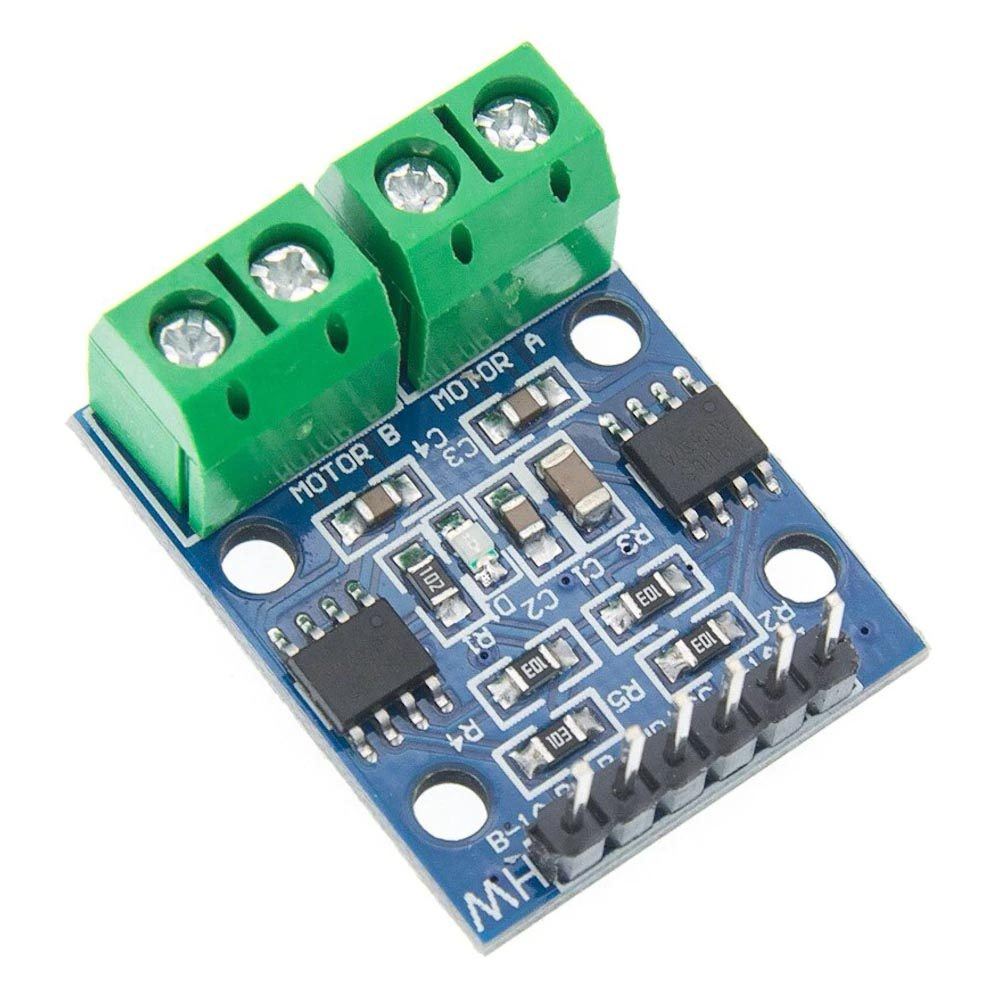

Çift Motor Sürücü Kartı (L9110), mini robot projelerinizde DC motor veya step motor kontrolünü kolayca sağlamak için geliştirilmiş, kompakt ve kullanışlı bir karttır. Üzerindeki L9110S motor sürücü entegresi, iki DC motorun veya dört kablolu iki fazlı step motorun çift yönlü kontrolüne olanak tanır.

2,5 – 12V besleme aralığında çalışan kart, kanal başına sürekli 800 mA, anlık olarak ise 2A akım verebilir. Sürücü çıkış gerilimi 7,6V olup, özellikle 6V DC motorlar için ideal kullanım sağlar.

Kart üzerinde durum göstergesi LED’i bulunur ve motor girişleri vidalı terminal yapısıyla kolay ve sağlam bağlantı imkanı sunar. Enable pini bulunmadığı için kanallar sürekli aktiftir ve PWM sinyalleri doğrudan giriş pinlerine uygulanabilir.

Avantajları

Kompakt ve hafif tasarım
Çift yönlü DC motor kontrolü
Step motor sürme desteği
PWM sinyali ile hız kontrolü
Vidalı terminal ile kolay bağlantı

Teknik Özellikler

Sürücü çipi: L9110S
Besleme voltajı: 2.5 – 12V
Çıkış gerilimi: 7,6V
Sürekli akım (kanal başına): 800 mA
Anlık akım: 2A
Aynı anda 2 DC motor veya 1 step motor sürme kapasitesi
Boyutlar: 2.8 x 2.1 cm
H köprüsü yapısı

Kullanım Alanları

Mini sumo robotlar
Çizgi izleyen robotlar
Küçük otomasyon ve mekanizma kontrol projeleri
Hobi ve eğitim amaçlı motor sürme uygulamaları

Güvenlik Uyarıları ve Saklama Koşulları

Anlık yüksek akımlarda kartın ısınmasına dikkat edilmelidir.
Kısa devre riskine karşı bağlantılar kontrol edilmelidir.
Kuru ve tozsuz ortamda saklanmalıdır.

Kullanım Notu
PWM sinyali doğrudan giriş pinlerine uygulanarak motor hız kontrolü yapılabilir. Enable pini bulunmadığı için motorlar her zaman aktiftir, bu nedenle devre tasarımında bu özellik dikkate alınmalıdır.
